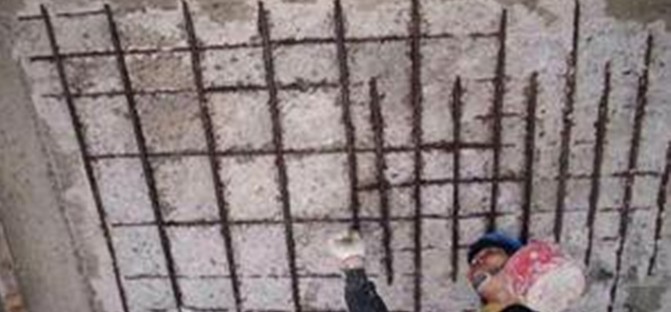

湖南加固工程公司認為鋼筋銹蝕的原因的2個個原因：1.鋼筋保護層的碳化，其碳化的原因是混凝土不密實，抗滲性能不足。硬化的混凝土，由于水泥水化，生成氫氧化鈣，故顯堿性，鋼筋表面生成一層穩定、致密、鈍化的保護膜，使鋼筋不生銹。當不密實的混凝土置于空氣中或含二氧化碳環境中時，由于二氧化碳的侵入，混凝土中的氫氧化鈣與二氧化碳反應，生成碳酸鈣等物質，其堿性逐漸降低，甚至消失，稱其為混凝土的碳化。當鋼筋的鈍化膜就不穩定，鋼筋的鈍化保護膜就遭破壞，鋼筋的銹蝕便開始進行；2.氯離子的含量。可以破壞鋼筋的鈍化膜，使鋼筋失去鈍化，在水和氧氣的作用下導致鋼筋銹蝕。根據鋼筋銹蝕的程度輕微的銹蝕，用鋼絲刷刷除銹跡可以使用；稍重一點的，除銹后降級處理；嚴重的銹蝕不能使用，因為已經碳化了。
由于混凝土質量較差或保護層厚度不足，混凝土保護層受二氧化碳侵蝕炭化至鋼筋表面，使鋼筋周圍混凝土堿度降低，或由于氯化物介入，鋼筋周圍氯離子含量較高，均可引起鋼筋表面氧化膜破壞，鋼筋中鐵離子與侵入到混凝土中的氧氣和水分發生銹蝕反應，其銹蝕物氫氧化鐵體積比原來增長約2～4倍，從而對周圍混凝土產生膨脹應力，導致保護層混凝土開裂、剝離，沿鋼筋縱向產生裂縫，并有銹跡滲到混凝土表面。由于銹蝕，使得鋼筋有效斷面面積減小，鋼筋與混凝土握裹力削弱，結構承載力下降，并將誘發其它形式的裂縫，加劇鋼筋銹蝕，導致結構破壞。
要防止鋼筋銹蝕，設計時應根據規范要求控制裂縫寬度、采用足夠的保護層厚度（當然保護層亦不能太厚，否則構件有效高度減小，受力時將加大裂縫寬度）；施工時應控制混凝土的水灰比，加強振搗，保證混凝土的密實性，防止氧氣侵入，同時嚴格控制含氯鹽的外加劑用量，沿海地區或其它存在腐蝕性強的空氣、地下水地區尤其應慎重。
